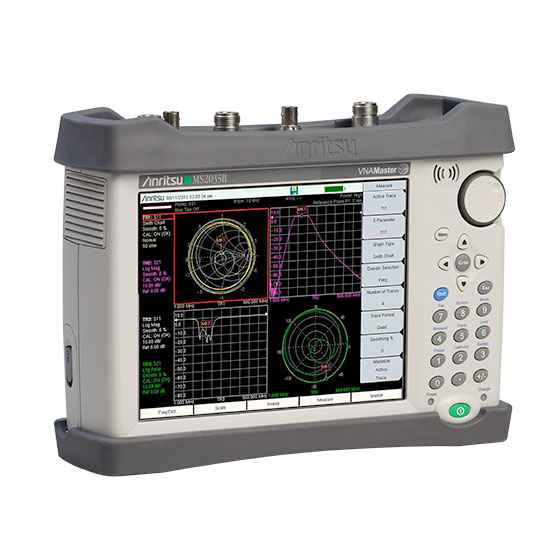

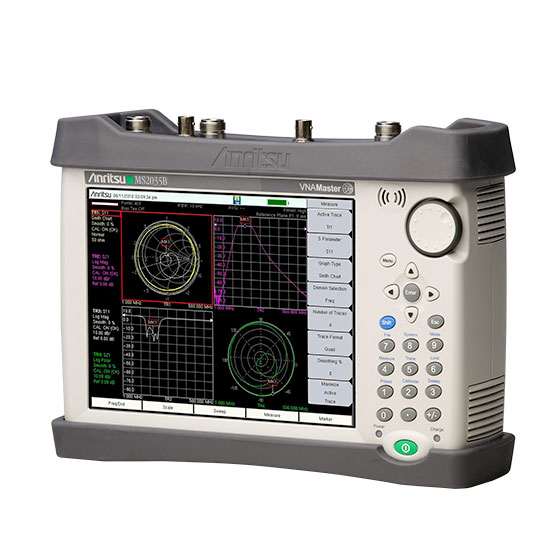

MS2035B VNA Master + 频谱分析仪
VNA Master (500 kHz ~ 6 GHz)
  • 双端口、单路径矢量网络分析仪 (VNA)
  • 直观的图形用户界面 (GUI),采用便捷的触摸屏操作
  • 优异的抗射频干扰能力
  • 100 dB 动态传输范围
  • 配备矢量电压表选件,能够精确匹配电缆相位
+ 频谱分析仪 (9 kHz ~ 6 GHz)
  • 动态范围: > 95 dB (10 Hz RBW)
  • DANL: –162 dBm (1 Hz)
  • 相噪: 最大为 –100 dBc/Hz(10 kHz 偏差,频率为 1 GHz)
  • 频率精度: < ±50 ppb with GPS On
  • 探测器: 峰值、负值、取样值、准峰值以及真有效值
  • 标准三年保修(电池一年保修)

详情
触摸屏所带来的便利性使得 VNA Master 成为经济型 S-参数仪器竞争中的胜者

现代化射频/微波系统的激烈竞争不断将其性能推向技术之极限。 设计人员编写更为严格的组件规格,定义更为严格的信号参数。 所有这些都使得现场维护人员迫切地寻求一种更为准确且性能更高的手持式测试设备。 Anritsu 推出了业界价格最合理而且综合性最强的解决方案 - MS2035B VNA Master + 频谱分析仪。 该设备集矢量网络分析仪、频谱分析仪、功率计和矢量电压表四者于一体。 将 VNA Master 比作“S-参数测量设备中的瑞士军刀”是一种很具诱惑力的想法。 实际上这种表述并不准确,因为尽管瑞士军刀具有很多特殊的功能,但它并不是每一种功能都做得非常好的。 而 VNA Master (500 kHz ~ 6 GHz) 则可以,该设备能够以最高的性能执行多种测量。 VNA 误差修正技术使得现场 S-参数具备符合现代要求的准确性,外置功率传感器能够准确地测量传输功率,而矢量电压表选件则能够以极高的精准度匹配电缆相位。

射频工程师和技术人员可为全球航空航天、国防和常规应用通信系统提供现场安装和维护支持。 这些应用通常包括海军军舰上的雷达、军用车辆上的通信设备以及空军和民用飞机的航线测试等等。 他们还为全球无线电导航系统中的甚高频全向信标 (VOR) 天线提供技术支持。 他们在工作过程中经常会遇到导致整机系统出现故障的多种系统元件问题:包括天线、电缆、滤波器、多路器、放大器、隔离器、循环器、开关以及其他精密元件。 小巧轻便的 VNA Master 新增触摸显示屏功能,能够在现场诊断条件下提供最直观的测量控制。

VNA Master 还可应用于新兴高科技应用领域,例如对舱壁和机舱内蜿蜒缠绕的机载和船载线缆束的故障点进行定位,该故障点定位问题由来已久。

+ 频谱分析仪 (9 kHz ~ 6 GHz)

在测试基地,测试系统中含有技术尖端的发射器和接收器,这些设备需要具有复杂的发射器和接收器 (LO) 信号所对应的表征,以便正常发挥其发射和接收性能。 除了必需的 VNA 测试外,这些综合性信号测试进一步增加了维护技师的工作复杂程度。 而适于执行现场作业的频谱分析仪则使得该工作得到极大地简化。 频谱分析数据对于诸如雷达、电子防务和通信系统等频率高达 6 GHz 的微波系统而言尤为重要。

MS2035B VNA Master + 频谱分析仪以功能强大的 VNA Master 为基础,新增强大的现场频谱诊断功能! 不要被该设备的小尺寸所蒙蔽;这个功能强大的仪器组合所具备的性能和功能可与相应的台式设备相媲美,能够有效地简化现场频谱监控、干扰分析以及其他通用信号测量操作。

这种组合式频谱分析仪新增诸如内部例程等重要功能,在以尽可能快的速度优化扫描的同时,实现了最准确的数据显示。 此外,该设备还具有宽广的频谱分析频率覆盖范围、令人满意的动态范围以及优异的相噪性能,涉及的频率在 9 kHz 到 6 GHz 之间。

VNA Master + 频谱分析包含多种标准测量序列,其中包括场强、占用的带宽、信道功率、相邻信道功率比和载干比 (C/I)。 此外,内置 AM/FM/SSB 解调器还简化了对干扰信号的识别操作。 选件 0509,AM/FM/PM 解调分析选件,具有强大的运算功能,以显示射频调制频谱和音频表征。 选件 0025,干扰分析仪,对于有效揭示协同定位信号问题具有尤为重要的意义。 总体而言,VNA Master + 频谱分析仪是一种功能强大的通用型频谱分析工具,可随时随地执行分析作业。
