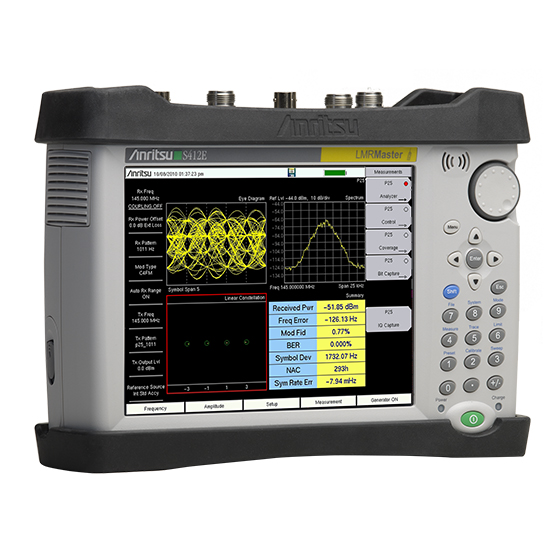

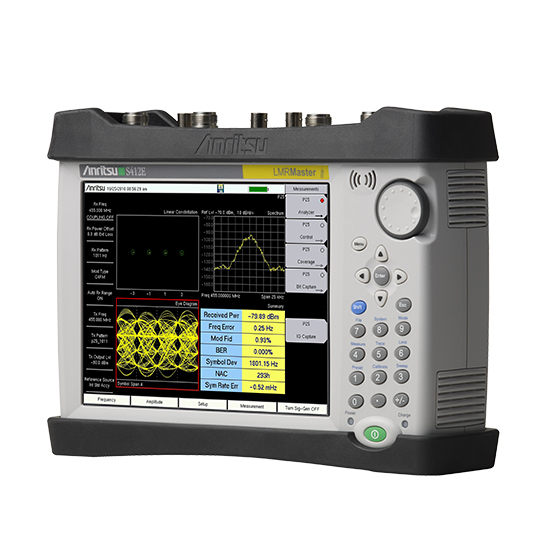

S412E LMR Master

LMR Master™ 陆地移动无线电调制分析仪

S412E LMR Master

  • 带有覆盖地图功能的LMR信号分析仪: P25, P25 Phase 2, DMR (MotoTRBO™), TETRA, NXDN, dPMR, PTC, NBFM
  • 宽带信号分析仪: LTE, WiMAX
  • 带有干扰定位地图功能的干扰分析仪,支持 MA2700 手持干扰信号探测仪
  • 频谱分析仪: 9 kHz – 1.6 GHz,增加选件后可到 6 GHz
  • 电缆和天馈线分析仪: 500 kHz – 1.6 GHz, 增加选件后可到 6 GHz
  • 回波损耗,VSWR,插入损耗,S11 / S21,DTF
  • 内部功率计,需选择外部功率探头
  • 手持式,电池供电
  • 重量小于7.6英镑(包括电池)
  • 采用经过现场验证的、坚固耐用的安立第九代硬件平台
  • 强光下可见的彩色触摸显示屏
  • 优异的抗射频干扰能力
  • 通过以太网进行远程控制
  • 标准三年保修(电池一年保修)

详情

S412E -LMR Master 陆地移动无线电调制分析仪,信号发生器,频谱分析仪和矢量网络分析仪

LMR Master 基于 Anritsu 第九代手持式平台建立,结合了高性能的接收器/频谱分析仪,同时具有世界上最先进的手持式矢量网络分析仪,以及 CW / P25 (Phase 1 & Phase 2) / DMR (MotoTRBO)/TETRA/NXDN™ /PTC信号发生器,内部功率可调节范围为 0 dBm 到 –130 dBm.。

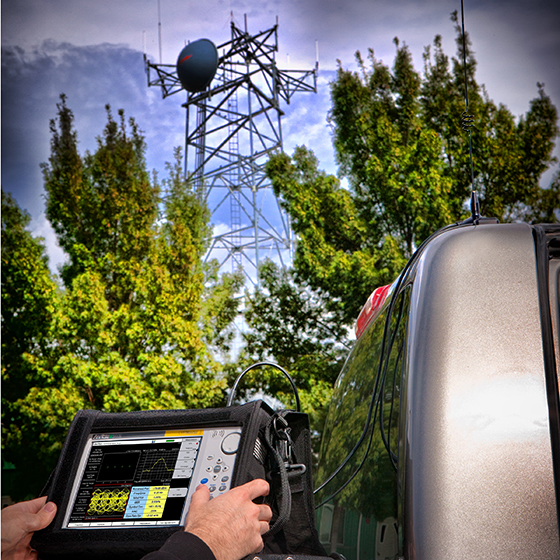

LMR Master S412E是很多现场维护领域的理想测量仪表,具体适用领域包括:数字集群通信(LMR),专业移动射频(PMR)技术人员和工程师现场测试NBFM信号、P25信号、 P25 Phase 2 (TDMA)信号、 DMR (MotoTRBO™)、TETRA、 NXDN™、 dPMR、商用LTE信号、公共安全信号、海上及关键基础设施的射频系统的性能;此外,LMR Master 也为美国符合Class 1 railway 标准的轨道交通防碰撞控制系统提供技术支持。

LMR Master的主机主要配备了矢量网络分析仪和频谱分析仪,并且频谱分析仪添加了分析和测试窄带调频信号的功能,该功能包括RSSI地图覆盖、发射机的SINAD和THD测试。数字集群通信的可选功能项包括对下列信号的分析:P25 (TIA-102.CAAA-C), P25 Phase 2 (TIA-102.CCAA) , ETSI DMR Tier 2 (MotoTRBO™), ETSI TETRA, NXDN™, dPMR 和 PTC。GPS接收机选件使得对模拟和数字LMR系统进行地图覆盖测试(室内采用触摸屏标记打点,室外采用GPS标记打点)成为可能。LMR也提供了用于公共安全系统的FDD-LTE信号空口分析的选件,和对用于站点间会出系统分析的WiMAX信号(固定 IEEE 802.16d 和移动 IEEE 802.16e)的分析选件;同时,LMR Master还可配备瀑布图记录仪、干扰分析仪(可支持MA2700A)、可编程的信道扫描仪、外置高精度射频功率计(同时包括终端式及通过式功率探头)、电缆距离域分析和矢量电压表功能选件。For railway operators that use GSM-R systems, the LMR Master can be configured with GSM/GPRS/EDGE measurements.

频率范围为 500 MHz 到 1600 MHz 的高性能电缆矢量网络分析仪可用于扫描电缆与天线系统。 为了强化塔顶放大镜,可选用内置Bias Tee。基于故障定位的频域反射测定法 (FDR) 主要用于识别各天线系统的特征。故障定位测量功能能够轻松找出不良连接、污染、损坏的电缆和渗水现象。 矢量网络分析仪和频谱分析仪都可选择扩展,范围最高可达 6GHz。利用获得专利认证的射频干扰抑制法能够在射频高度活跃的应用中执行精准的可重复测量。LMR Master S412ES362E采用相同的第九代硬件平台,该平台是经过现场验证和时间考验的。在线性扫描和干扰分析领域,此平台的可靠性、便携性和精确性是业界所共同倾向的标准。

S412E 的矢量网络分析仪具有优异的动态范围 (> 100 dB),可用于查看和调节重要射频设备的射频性能,其中包括滤波器、双工器、发射器合路器、接收器多重偶合器以及塔顶放大器。 S412E 具有快速的 850 微秒/点扫描速度,可以迅速显示和更新矢量网络分析仪测定(无论是频率还是时域)。同时,可以根据客户需求,矢量网络分析仪的显示可以从2到4001数据点进行不同的定制。对于更喜欢精简界面的用户,LMR Master的VNA显示可以设置为模拟Site Master。

LMR Master 集高性能矢量网络分析仪与全功能频谱分析仪于一体。 该产品低至 -152 dBm 的 DANL (RBW = 10 Hz, Atten = 0 dB, f < 2.4 GHz) 使其能够轻松捕捉到干扰 LMR 系统正常运行的低电平信号。 频谱分析仪可通过选件 6 将覆盖扩展至 6 GHz。 LMR Master S412E 标配有业内领先的低相位噪声(< -110 dBc/Hz,典型偏移为 10 kHz),可以对 NBFM、P25、NXDN和DMR发射波罩进行精确测量。

使用外部传感器,高精准度功率计选件能够提供真有效值测量。 这是对 CW 和调制信号执行精准测量所需的理想解决方案。 信道化功率测量可采用内部功率计来完成,信道扫描仪选件为用户提供了一种便捷的扫描方式,可扫描信道数高达 20 条。

LMR Master S412E 包含数据分析软件,软皮套、充电/现场可更换电池,AC / DC电源,12 v 汽车点烟器适配器和一个全面的用户指南。
