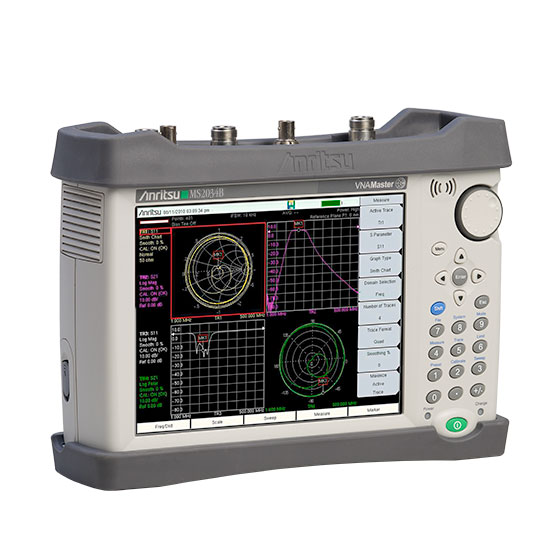

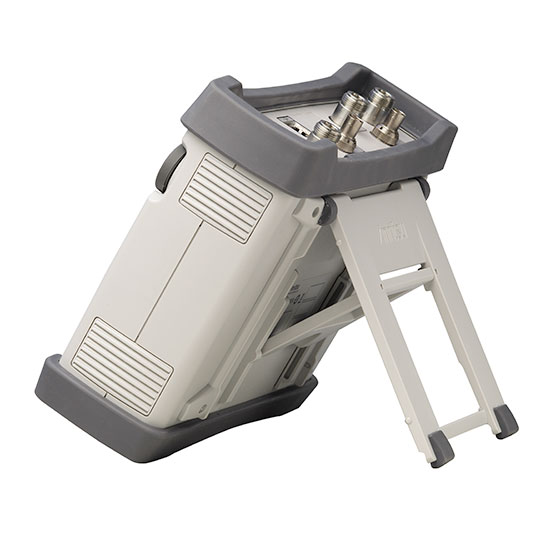

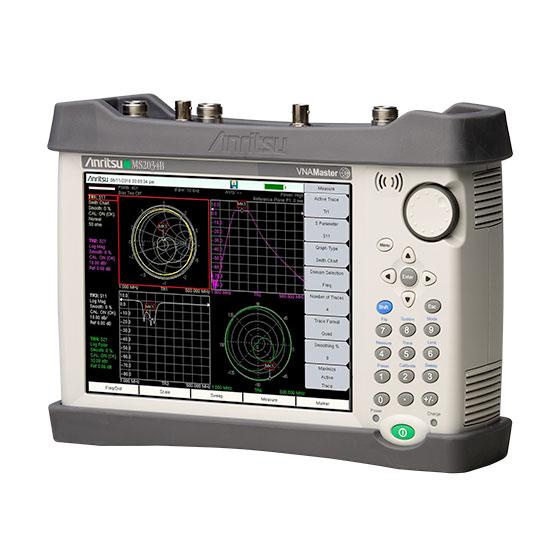

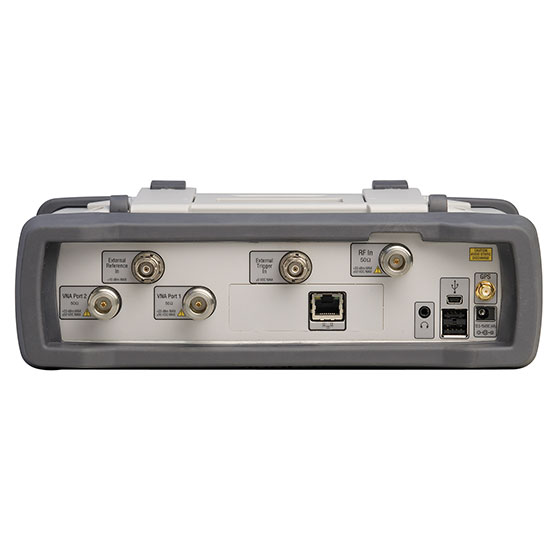

MS2034B VNA Master + 频谱分析仪

矢量网络分析仪 (500 kHz ~ 4 GHz)

  • 双端口、单路径 矢量网络分析仪 (VNA)
  • 直观的图形用户界面 (GUI),带电阻式 TFT 触摸屏
  • 非凡的抗扰性
  • 100 dB T 传输测量动态范围
  • 矢量电压表选件,用于电缆相位配对非常方便

+ 频谱分析仪 (9 kHz ~ 4 GHz)

  • 动态范围: > 95 dB (10 Hz RBW)
  • DANL显示平均噪声电平: –162 dBm (1 Hz)
  • 相位噪声: 最大为 –100 dBc/Hz(10 kHz 偏移,1 GHz载波)
  • 频率准精度: < ±50 ppb GPS 开
  • 检波器: 峰值、负值、取样、准峰值,RMS平均值
  • 标准三年保修(电池一年保修)

详情

方便的触摸屏,高性价比S参数测试一VNA Master

现代化射频/微波系统的性能越来越接近技术的极限。 设计人员在定义组件指标时有更为严格的规范和严格的信号参数。所有这些都使得现场维护人员迫切地寻求一种更为准确且性能更高的手持式测试设备。 Anritsu 推出了业界价格最合理而且综合性最强的解决方案 - MS2034B VNA Master矢量网络分析仪 + 频谱分析仪。 该设备集矢量网络分析仪、频谱分析仪、功率计和矢量电压表四者于一体。将 VNA Master 比作“S-参数测量设备中的瑞士军刀”是一种很具诱惑力的想法。 实际上这种表述并不准确,因为尽管瑞士军刀具有很多特殊的功能,但它并不是每一种功能都做得非常好的。 而 VNA Master (500 kHz ~ 4 GHz) 则可以,该设备能够以最高的性能执行多种测量。 VNA 误差修正技术使得现场 S-参数具备符合现代要求的准确性,外接功率传感器能够准确地测量传输功率,而矢量电压表选件则能够以极高的精准度匹配电缆相位。

世界各地的射频工程师和技术人员可为保障航空航天、国防和通用通信系统,需要提供有效的安装和维护服务。 这些应用通常包括海军军舰上的雷达、军用车辆上的通信设备以及空军和民用飞机的航线测试等等。 他们还为全球无线电导航系统中的甚高频(VHF)全向测距 (VOR) 天线提供技术支持。 他们在工作过程中经常会遇到导致整机系统出现故障的多种系统元件问题:包括天线、电缆、滤波器、多路器、放大器、隔离器、环形器、开关以及其他精密元件。 因此紧凑便携的 VNA Master 新增触摸显示屏功能,能提供最好的直观显示现场测量控制诊断结果。

VNA Master 还可应用于高新科技应用领域,例如对飞机和舰船上蜿蜒缠绕的机载和船载电缆线束的故障点进行定位,该故障点定位问题由来已久。 请参阅资料库中的应用指南。

+ 频谱分析仪 (9 kHz ~ 4 GHz)

在测试现场,系统包含复杂的发射和接收器件,这就要求准确描述发射机和接收器 (LO) 信号的性能。 这些综合性信号测试进一步增加了维护技师的工作复杂程度。 而适于执行现场作业的频谱分析仪则使得该工作得到极大地简化。 频谱分析数据对于诸如雷达、电子防务和通信系统等频率高达 4 GHz 的微波系统而言尤为重要。

MS2034B VNA Master + 频谱分析仪以功能强大的 VNA Master 为基础,新增强大的现场频谱测试能力! 不要看它体积小巧;这个功能强大的仪器组合所具备的性能和功能可与相应的台式设备相媲美,能够有效地简化现场频谱监测、干扰分析以及其他通用信号现场测量操作。

这种组合式频谱分析仪具有重要的新特性,如内部程序化扫描得到最快的速度,实现了最准确的数据显示。 此外,该设备还具有宽广的频率范围9 kHz 到 4 GHz、优秀的动态范围以及优异的相位噪声。

VNA Master + 频谱分析包含多种标准测量序列,其中包括场强、占用的带宽、信道功率、临通道功率比测试和载噪比 (C/I)测试。 此外,内置 AM/FM/SSB 解调器还简化了对干扰信号的识别操作。 选件 0509,AM/FM/PM 解调分析选件,具有强大的运算功能,以显示射频调制频谱和音频特性。 选件 0025,干扰分析仪,对于有效揭示协干扰信号问题具有尤为重要的意义。 总体而言,VNA Master + 频谱分析仪是一种功能强大的手持式频谱分析工具,可随时随地执行分析作业。
