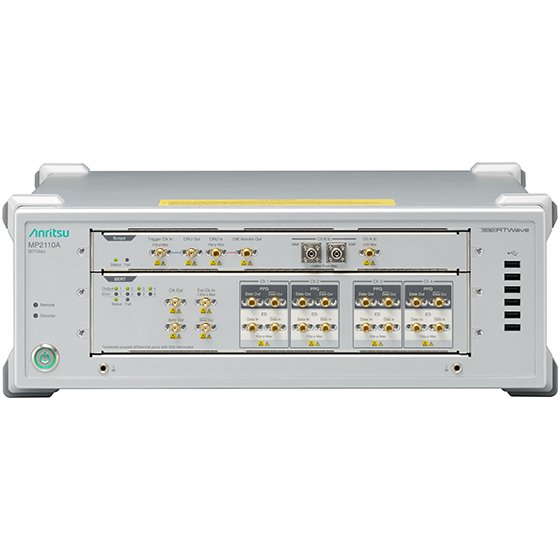

BERTWave MP2110A 是一款内置误码率测试仪 (BERT) 和采样示波器的一体化测量仪器，支持光学模块的误码率 (BER) 测量、眼图模板测试、眼图分析等评估操作。
为了评估光学通讯系统中使用的光学模块，需要使用 BERT 和采样示波器。在此之前，评估 QSFP28 和 SFP28 等典型的光学模块需要使用独立的 BERT 和采样示波器，但有了内置 4 通道 BERT 和双通道采样示波器的一体化 BERTWave MP2110A，就无需再使用单独的仪器，从而降低了仪器投入资本和生产成本。
而且，BERTWave MP2110A 不仅可在光学模块的 RX 侧同时测量多达 4 个通道的误码率 (BER)，还能同时在 Tx 侧执行最多 2 个通道的眼图模板测试和眼图分析。此外，MP2110A 采样示波器的采样速率高达 250,000 样本/秒（比上一代仪器快六倍），可更快地执行眼图模板测试和眼图分析。采用 BERTWave MP2110A 可同时执行 BER 测量和眼图分析，使测量时间缩短 65％。
MP2110A BERT 在标准配置下可测量 24.3Gb/s 至 28.2 Gb/s 的比特率，安装 Opt-093 后则可测量 9.5Gb/s 至 14.2 Gb/s 的比特率。内置采样示波器支持的带宽为 40 GHz（电学 I/F）、35 GHz（SMF，光学 I/F）和 25 GHz（MMF，光学 I/F）。此外，该采样示波器还标配内置 100 Gb/s 频段的贝塞尔滤波器，用于测量光学信号。卓越的性能有助于确保提高光学模块的产量。
而且，简化的设置和易用的用户界面让 MP2110A 方便操作；向后兼容 MP2100B 的远程命令，确保仪器升级毫无烦忧。
另外，内置 PC 带来的稳定运行确保在任何操作环境下都能获得出色的性能。 BERTWave MP2110A 配备多通道 BERT、采样示波器、高速眼图分析和波罩余量测量功能，因此 可提高光学模块的生产效率，降低生产成本。
BERT
| 支持的比特率 | 安装 MP2110A-x93 时 | 未安装 MP2110A-x93 时 |
|
共享 PPG + ED： 可变比特率范围（步进 1 kb/s） 24.3 Gbit/s 至 28.2 Gbit/s 9.5 Gbit/s 至 14.2 Gbit/s |
共享 PPG + ED： 可变比特率范围（步进 1 kb/s） 24.3 Gbit/s 至 28.2 Gbit/s |
|
|
|
PRBS：27-1、29-1、215-1、223-1、231-1 仅 PPG：1/2 时钟模式，1/16 时钟模式 |
|
|
|
Data, Xdata | |
| 幅度 |
PGG：0.1 至 0.8 Vp-p/10-mV 步进（单端） ED：0.05 至 0.8 Vp-p（24.3 Gbit/s 至 28.2 Gbit/s） |
|
采样示波器
| 带宽 |
光学：SMF = 35 GHz，MMF = 25 GHz（典型值，无滤波器） 电学：40 GHz（典型值） |
|||||||||
| 显示 | 眼图模式、脉冲模式、相关眼图 | |||||||||
| 测量功能 | 幅度/时间、直方图、眼图模板测试 | |||||||||
| 采样速度 | 250,000 样本/秒（标称值，1350 样本，25.78125 Gbit/s 比特率，6.4453125 Ghz 时钟频率，2UI 显示比特计数） | |||||||||
| 波长频段 | SMF：860 nm 到 1650 nm；MMF：800 nm 到 860 nm | |||||||||
| RMS 抖动： |
|
