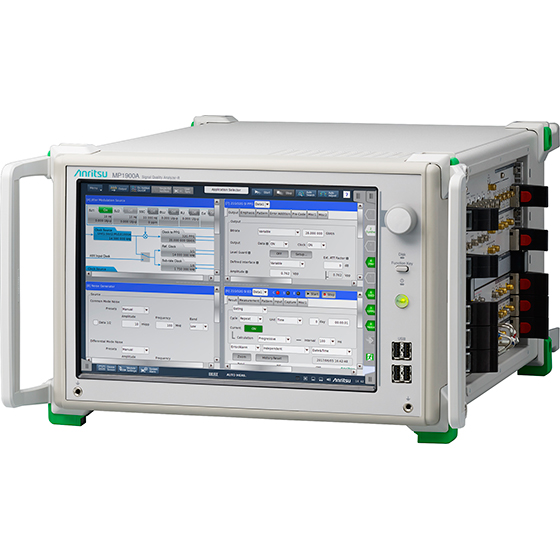

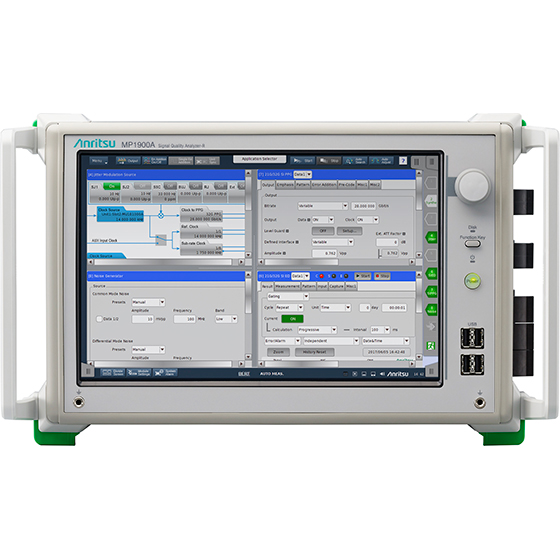

信号质量分析仪MP1900A
为了满足在智能手机和移动终端普及下迅速膨胀的数据流量,数据中心网络接口正转向成为更快的200 GbE和400 GbE标准。通信设备互连不但已开始采用支持速度更快且高达16 Gbit/s的PCI Express Gen4,也开始采用了多通道技术。

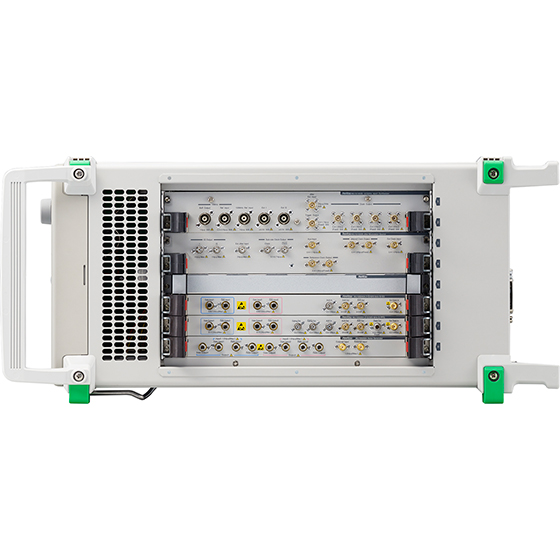

安立的信号质量分析仪-R MP1900A系列是一款具备8个模块插槽的高性能BERT,通过包括32 Gbit/s多通道PPG、ED及抖动/噪声发生器等扩展测量应用,从而支持更快速度设备以进行信号完整性分析。除了针对宽带网络接口的物理层测量功能外,一体化的MP1900A还支持了PCI Express总线等接口的测量。
详情

[支持应用]
100 GbE/200 GbE/400 GbE、CEI-25G/28G/56G/112G、InfiniBand EDR/HDR、光纤通道、PCI Express Gen1至5、Thunderbolt 3、USB3.1 Gen1/2、光模块、SERDES、AOC、高速互连

Anritsu MP1900A BERT for Ethernet and PCI Express of data-center


  • 传输容量最大512 Gbit/s,一个主框架最多可扩展至16ch(配备8个32 Gbit/s 2ch PPG插槽)
  • 一体化支持高速网络、PCIe等总线接口或双向测试
  • 新宽带32 Gbit/s SI PPG/ED(MU195020A/MU195040A)
    • 比特率2.4 Gbit/s到32.1 Gbit/s
    • 支持NRZ/PAM4
    • 10阶加重
    • 可变ISI功能
    • 多频段CTLE(8 Gbit/s、16 Gbit/s、28 Gbit/s带宽)
    • 随机抖动的内部抖动输出低至115 fs rms(典型值)
    • 高灵敏度的数据输入,典型值达15 mV(眼高)
    • 可选1ch/2ch
  • PCI Express链路训练、LTSSM分析(使用MU195020A/MU195040A/MX183000A-PL021)
  • USB 链路训练、LTSSM分析(使用MU195020A/MU195040A/MX183000A-PL022)
  • 增加抖动和测量抖动容限功能(SJ/RJ/BUJ/SSC,使用MU181500B/MX183000A-PL001)
  • 电压噪声增加功能(普通、差动式、白噪声,使用MU195020A/MU195050A)

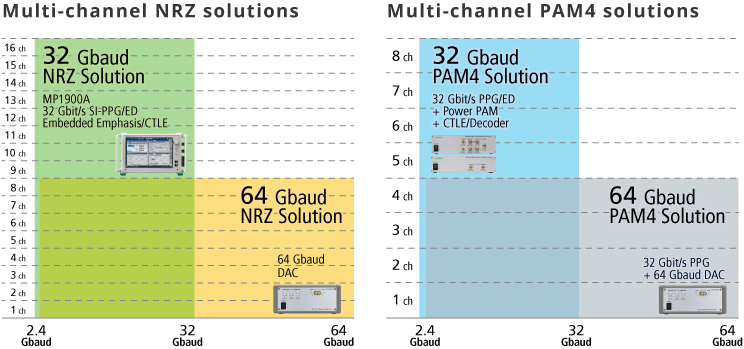

Anritsu MP1900A BERT for Mulit-channel NRZ and PAM4 solutions, 32Gbaud, 64Gbaud
