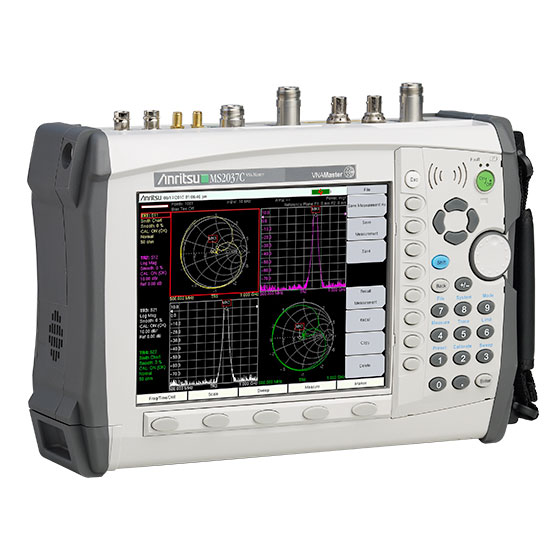

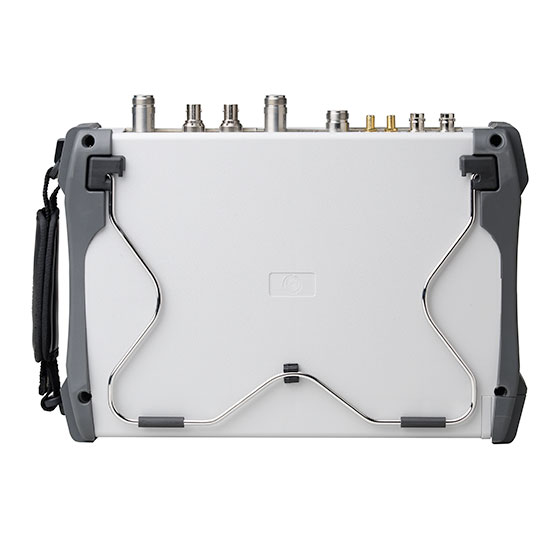

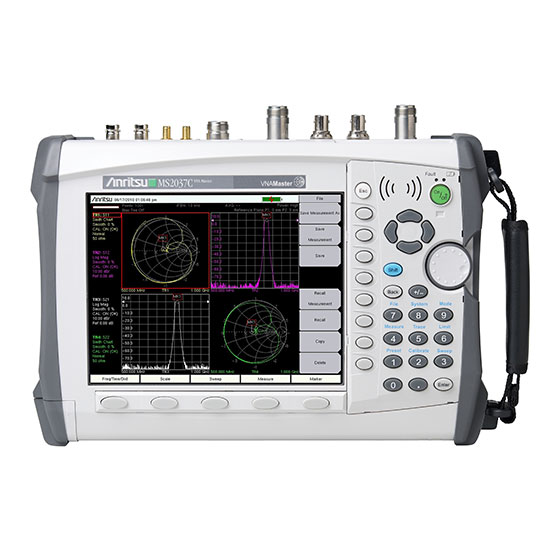

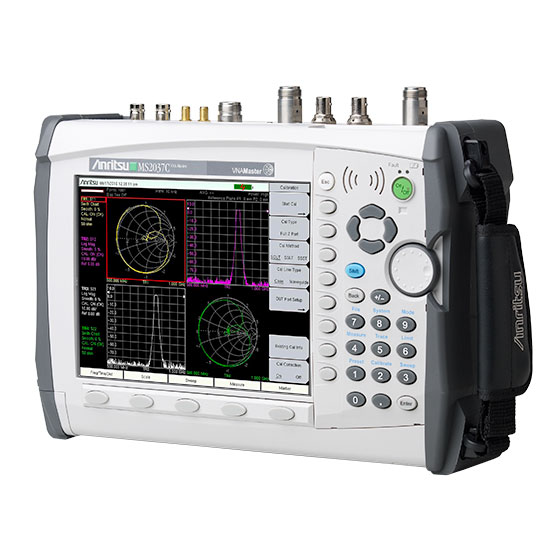

MS2037C ( VNA Master + 频谱分析仪 )

VNA Master MS2037C 5 kHz ~ 15 GHz)

  • 具有 12 项误差修正的终极准确度
  • 用户定义的四象限显示,可查看所有 4 个 S-参数
  • 350 微秒/数据点扫描速度

+ 频谱分析仪(9 kHz ~ 15 GHz)

  • 测量: 占用带宽、信道功率、ACPR、C/I
  • DANL: –160 dBm (1 Hz RBW)
  • 动态范围: > 104 dB (1 Hz RBW)
  • 突发检测
  • 标准三年保修(电池一年保修)

详情

VNA Master MS2037C 是 Anritsu 的 MS202xC/3xC 系列的中间型号,提供的矢量网络分析仪的频率覆盖范围为 5 kHz 到 15 GHz,频谱分析仪的覆盖范围为 9 kHz 到 15 GHz。 VNA Master MS2037C 提供具有超低噪声电平的高性能频谱分析仪。 VNA Master MS2037C 基于 Anritsu 业界领先的手持式平台建立,可提供无与伦比的测量性能和精准度;减少了陆地、海上、航空以及航天中分析现代通信系统所需的各种工具的数量。

MS2037C 还提供具有业界领先的超低噪声电平的高性能频谱分析仪。 MS2037C 基于 Anritsu 第 8 代手持式平台建立,提供无与伦比的测量宽度,深度和精度,减少了野外现场、塔上、航线以及车辆中分析现代通信系统所需的各种工具的数量。

同样令人印象深刻的是,该测量工具是业界首台具备 12-term 误差修正算法的手持式 VNA。 该分析仪的测量速度通常为 350 µs/数据点。当现场对滤波器进行调谐时多个 S-参数经常会相互影响,而该测量速度则对现场调谐滤波器非常有利。 MS2037C 采用 3 接收器架构,只需与 DUT 进行单一连接,就能同时测量和显示全部 4 个 S 参数。

射频工程师和技术人员可为全球航空航天、国防和常规应用通信系统提供现场安装和维护支持。 这些应用通常包括海军和海岸警卫队军舰上的雷达、军用车辆上的通信设备以及空军、海军陆战队和民用飞机的航线测试等等。 他们还为全球无线电导航系统中的甚高频全向信标 (VOR) 天线提供技术支持。 他们在工作过程中经常会遇到导致整机系统出现故障的多种系统元件问题:包括天线、电缆、滤波器、多路器、放大器、隔离器、环形器、开关以及其他精密元件。

VNA Master 还可应用于新兴高科技应用领域,如天线罩/介电材料现场试验。 该设备的 VNA 误差修正功能对于 Damaskos, Inc. 等制造商提供的用于测试介电材料、层压板、铁磁体、损耗涂料等材料的创新测试套件而言至关重要。另一个创新应用是对舱壁和机舱内蜿蜒缠绕的机载和船载线缆束的故障点进行定位,该故障点定位问题由来已久。 请参阅资料库中的应用指南。

+ 频谱分析仪 (9 kHz ~ 15 GHz)
在测试基地,测试系统中含有技术尖端的发射器和接收器,这些设备需要具有复杂的发射器和接收器 (LO) 信号所对应的特点,以便正常发挥其发射和接收性能。 除了必需的 VNA 测试外,这些综合性信号测试进一步增加了维护技师的工作复杂程度。 而适于执行现场作业的频谱分析仪则使得该工作得到极大地简化。 频谱分析数据对于诸如雷达、电子防务和通信系统等频率高达 15 GHz 的微波系统而言尤为重要。

MS2037C VNA Master + 频谱分析仪以功能强大的 MS2027C VNA Master 为基础,新增强大的现场频谱诊断功能! 不要被该设备的小巧所蒙蔽;这个功能强大的仪器组合所具备的性能和功能可与相应的台式设备相媲美,能够有效地简化现场频谱监控、干扰分析以及其他通用信号测量操作。 内置预选器能够在对多种信号进行干扰测试时消除可能会对测试造成干扰的寄生响应。 该设备特有 30 MHz 采集带宽、10 MHz RBW 和惊人的扫描速度,能够更好地执行数据采集和运算。

这些新型设备新增诸如内部例程等重要功能,在以尽可能快的速度优化扫描的同时,实现了最准确的数据显示。 此外,VNA Master 还具有宽广的频谱分析频率覆盖范围、令人满意的动态范围以及优异的相噪性能,涉及的频率在 9 kHz 到 15 GHz 之间。 应用的领域包括微波回传现场测试或 3G 基站中关键的 5 次谐波测量。

VNA Master + 频谱分析仪包含多种一键式标准测量序列,其中包括场强、占用的带宽、信道功率、相邻信道功率比和载干比 (C/I)。 此外,内置 AM/FM/SSB 解调器还简化了对干扰信号的识别操作。 总体而言,VNA Master + 频谱分析仪是一种功能强大的通用型频谱分析工具,可随时随地执行分析作业。 干扰分析仪(选件 25)对于有效揭示协同定位信号问题具有尤为重要的意义。
