手持式 S-参数测量仪界的大师 - VNA Master + 频谱分析仪 (5/9 kHz ~ 6/9 GHz)

其称谓“大师”表明该仪器具有高超的技能、丰富的经验、巨大的成果、得到世人的认可，并获得“业界最佳”之美誉。 Anritsu 的手持式 Master 仪器是在 8 代创新型现场测试产品所积累的丰富经验基础上开发出的产品系列，汇集上述所有优势于一体。 VNA Master 同样拥有多年的现场应用经验，能够通过远程方式提供独特的矢量网络分析与频谱分析功能组合。此外，其增强型测量选件还为维护人员进一步提高了该仪器的可用性。

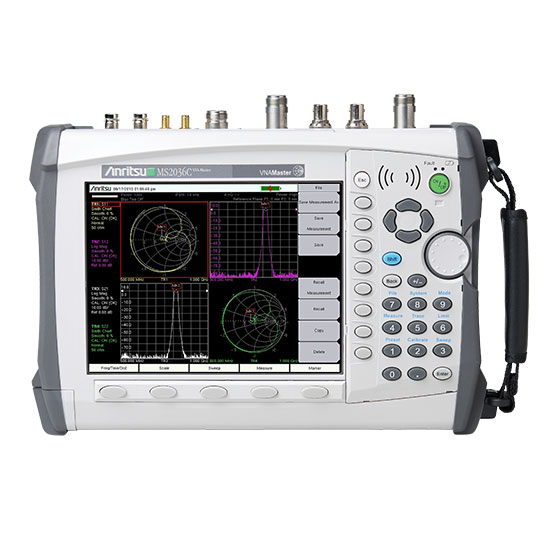

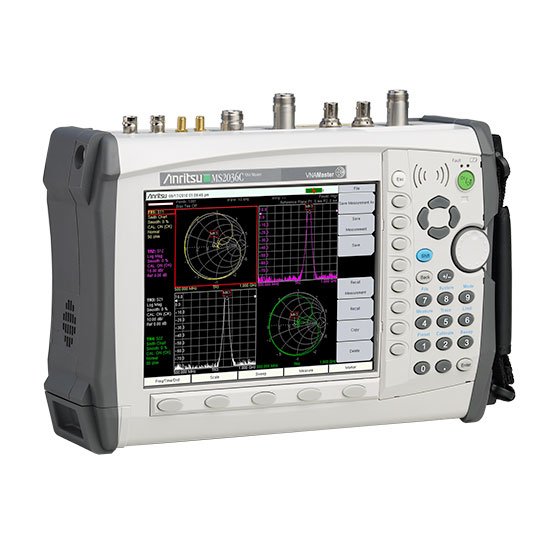

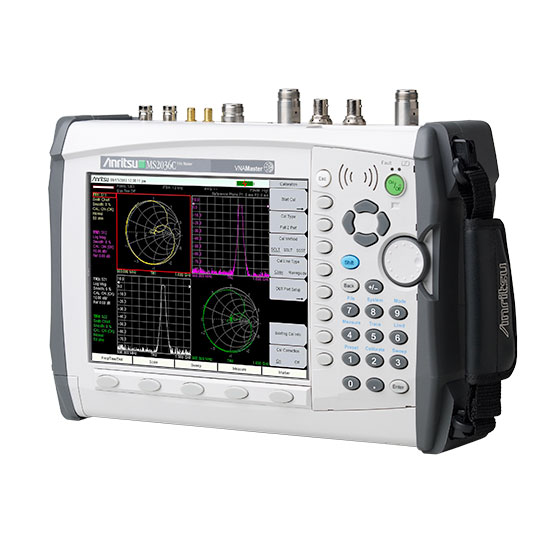

Anritsu VNA Master MS2036C 是业界性能最佳的手持式双端口、双路径测量解决方案，可随时随地执行测量。 其准确的矢量校正双端口幅值、相位和故障点定位测量功能尤其能够满足现场复杂的线缆与天线测量需求。 MS2036C 的频带范围为 5 kHz 到 6 GHz，该范围涵盖多种射频通信系统以及多种雷达和微波通信系统的频率，既包括同轴元件，也包括波导元件。

同样令人印象深刻的是，该测量工具是业界首台具备 12-term 误差修正算法的手持式 VNA。 该分析仪的测量速度通常为 350 微秒/数据点。当现场对滤波器进行调谐时多个 S-参数经常会相互影响，而该测量速度则对现场调谐滤波器非常有利。 MS2036C 采用 3 接收器架构，只需与 DUT 进行单一连接，就能同时测量和显示全部 4 个 S 参数。

射频工程师和技术人员可为全球航空航天、国防和常规应用通信系统提供现场安装和维护支持。 这些应用通常包括海军军舰上的雷达、军用车辆上的通信设备以及空军和民用飞机的航线测试等等。 他们还为全球无线电导航系统中的甚高频全向信标 (VOR) 天线提供技术支持。 他们在工作过程中经常会遇到导致整机系统出现故障的多种系统元件问题：包括天线、电缆、滤波器、多路器、放大器、隔离器、循环器、开关以及其他精密元件。

VNA Master 还可应用于新兴高科技应用领域，如天线罩/介电材料现场试验。 该设备的 VNA 误差修正功能对于 Damaskos, Inc. 等制造商提供的用于测试介电材料、层压板、铁磁体、损耗涂料等材料的创新测试套件而言至关重要。另一个创新应用是对舱壁和机舱内蜿蜒缠绕的机载和船载线缆束的故障点进行定位，该故障点定位问题由来已久。 请参阅资料库中的应用指南。 在辅助模块 ODTF-1 的协助下，该设备也可对光纤电缆执行故障点定位测量。

+ 频谱分析仪 (9 kHz ~ 9 GHz)
在测试基地，测试系统中含有技术尖端的发射器和接收器，这些设备需要具有复杂的发射器和接收器 (LO) 信号所对应的表征，以便正常发挥其发射和接收性能。 除了必需的 VNA 测试外，这些综合性信号测试进一步增加了维护技师的工作复杂程度。 而适于执行现场作业的频谱分析仪则使得该工作得到极大地简化。 频谱分析数据对于诸如雷达、电子防务和通信系统等频率高达 9 GHz 的微波系统而言尤为重要。

MS2036C VNA Master + 频谱分析仪以功能强大的 MS2026C VNA Master 为基础，新增强大的现场频谱诊断功能！ 不要被该设备的小尺寸所蒙蔽；这个功能强大的仪器组合所具备的性能和功能可与相应的台式设备相媲美，能够有效地简化现场频谱监控、干扰分析以及其他通用信号测量操作。 内置预选器能够在对多种信号进行干扰测试时消除可能会对测试造成干扰的寄生响应。 该设备特有 30 MHz 采集带宽、10 MHz RBW 和惊人的扫描速度，能够更好地进行数据采集和运算。

这些新型设备新增诸如内部例程等重要功能，在以尽可能快的速度优化扫描的同时，实现了最准确的数据显示。 此外，VNA Master 还具有宽广的频谱分析频率覆盖范围、令人满意的动态范围以及优异的相噪性能，涉及的频率在 9 kHz 到 9 GHz 之间。 应用的领域包括回程微波现场测试或 3G 基站中关键的 5 次谐波测量。

VNA Master + 频谱分析仪包含多种一键式标准测量序列，其中包括场强、占用的带宽、信道功率、相邻信道功率比和载干比 (C/I)。 此外，内置 AM/FM/SSB 解调器还简化了对干扰信号的识别操作。 总体而言，VNA Master + 频谱分析仪是一种功能强大的通用型频谱分析工具，可随时随地执行分析作业。 选件 0025，干扰分析仪，对于有效揭示协同定位信号问题具有尤为重要的意义。
