特征：
· 0.2秒以下/5nm的测试速度、缩短对光有源器件解析的时间。
· 配备专门针对光有源器件评价用的应用软件。
· 非常好的性价比
· 60dB以下的动态范围性能(距离峰值波长0.4nm的地方)
· 30pm的最小分辨率带宽
· 一台对应SM光纤、MM光纤
· 低功耗（75V A）、重量轻(15kg以下)
描述：
改善生产效率，减少测量和检查时间！

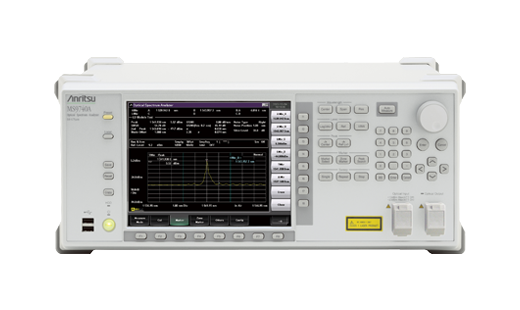

MS9740A是一台覆盖600nm到1750nm的台式光谱分析仪，它提供高性能光分辨率和高速测量以支持元件和器件生产商的需求。波形数据可以在0.2s内测量并发送给外部控制设备—这个速度是安立以前型号的5倍。光谱分析仪MS9740A减少了从波形扫描到数据转发给外部控制设备总的时间，使分析过程简单化，能提供高性价比和更高的产能。
|
技术指标 |
详细参数 |
|
|
|
MS9740A |
MS9740A-009 |
|
适用光纤 |
10μm/ 125μm单模光纤(ITU-T G.652), 50μm/ 125μm多模光纤 |
10μm/ 125μm单模光纤(ITU-T G.652), 50μm/ 125μm多模光纤, 62.5μm/ 125μm多模光纤 |
|
光连接器 |
用户可更换的FC, SC, ST, DIN |
|
|
测试波长范围 |
600nm～1750nm |
|
|
波长精度 |
±20pm (1520nm～1620nm,分辨率: 0.03～0.2nm)*1, *2 ±100 pm (1520nm～1620nm,分辨率: 0.5,1.0nm)*1, *2 |
±50 pm (1530 nm～1570 nm,分辨率: 0.07～0.2 nm)*3, *4 |
|
波长分辨率 |
0.03, 0.05, 0.07, 0.1, 0.2, 0.5, 1.0nm (RBW:光滤波器的3dB带宽) |
0.07, 0.1, 0.2, 0.5, 1.0 nm (RBW:光滤波器的3dB带宽) |
|
最大输入光功率 |
+23 dBm (光衰减器:开) |
|
|
动态范围 |
高动态范围: 60dB (距离峰值波长0.4nm的地方) |
高动态范围: 60dB (距离峰值波长0.5nm的地方) |
|
扫描 |
波长扫描宽度: 0.2nm～1200nm, 0nm |
|
|
尺寸・重量 |
426 (W) x 177 (H) x 350 (D) mm (不包括保护装置),≦15.0kg (不含选件) |
|
|
*1: 使用单模光纤(ITU-T G.652)、开机预热（预热时，进行扫描宽度100nm以上、VBW=10kHz以上的重复扫描）2小时后，自动光轴定位后，恒定的室温
*2: 内置波长校正用光源选件、实施波长校正Wl cal (ref)后、恒定的室温 *3: 自动光轴定位后完成波长校准（Wl Cal）,使仪表在恒定温度下，除非另有说明。使用回波损耗大于40dB的单模光纤(ITU-T G.652)或多模光纤(50 μm/125 μm)或者回波损耗大于38dB的多模光纤(62.5 μm/125 μm)。 *4: 内置波长校正用光源选件，波长校准Wl Cal (Ref)后，单模光纤 |
||
