一、概述

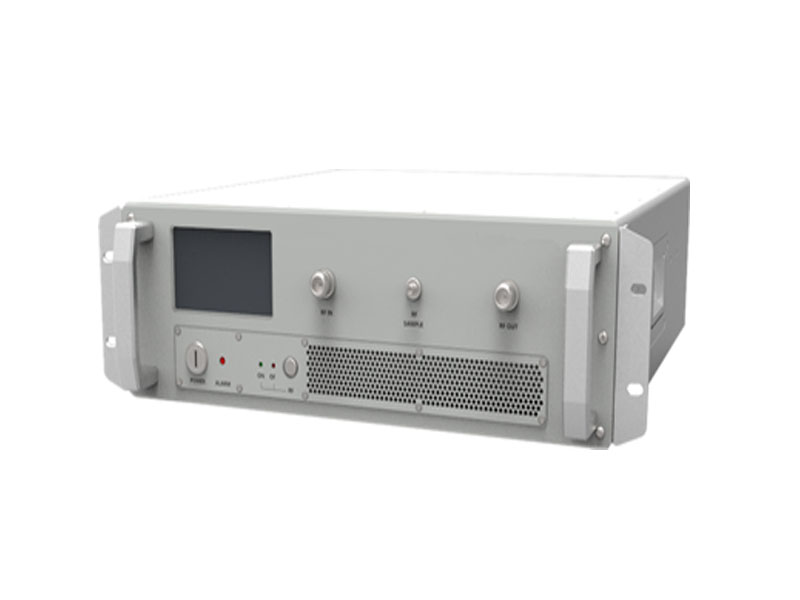

该系列宽带RF放⼤器采⽤先进的氮化镓（GaN）技术，可提供超宽带宽，5-500 W RF输出，卓越的功率性能，⾼效率和⻓期可靠性。宽带功率，增益和效率的这种组合使设计⼈员能够在降低尺⼨和成本的同时提⾼系统性能。深圳易商可以根据您的需求定制现有的放⼤器，以满⾜您的需求，或根据您的要求设计和制造定制放⼤器。
二、特点
- 多倍频程宽带性能
- ⾼输出功率
- ⾼效GaN技术
- 低功耗
- 内置控制，监控和保护电路
- 电压，电流，过温和⾼VSWR保护
-CE，ROHS认证
三、可选型号
|
产品型号 |
频率范围 |
最小输出功率(W) |
小信号增益(dB) |
增益调节(dB) |
二次谐波 |
增益平坦度 |
|
ESA 80S2z4G5z9 |
2.4-5.9 |
80 |
53 |
20 |
-15 |
±2 |
|
ESA 20S2G6 |
2-6 |
20 |
47 |
20 |
-15 |
±2 |
|
ESA 50S2G6 |
2-6 |
50 |
51 |
20 |
-15 |
±2 |
|
ESA 200S2G6 |
2-6 |
200 |
56 |
20 |
-15 |
±2 |
|
ESA 250S2G6 |
2-6 |
250 |
58 |
20 |
-15 |
±2 |
|
ESA 300S2G6 |
2-6 |
300 |
59 |
20 |
-15 |
±2 |
|
ESA 500S2G6 |
2-6 |
500 |
63 |
20 |
-15 |
±3 |
|
ESA 50S2z5G7z5 |
2.5-7.5 |
50 |
52 |
20 |
-15 |
±3 |
|
ESA 100S2G8 |
2-8 |
100 |
54 |
20 |
-15 |
±3 |
|
ESA 16S2G18 |
2-18 |
16 |
46 |
20 |
-15 |
±4 |
|
ESA 20S2G18 |
2-18 |
20 |
46 |
20 |
-15 |
±4 |
|
ESA 30S2G18 |
2-18 |
30 |
48 |
20 |
-15 |
±4 |
|
ESA 40S2G18 |
2-18 |
40 |
49 |
20 |
-15 |
±4 |
|
ESA 50S2G18 |
2-18 |
50 |
50 |
20 |
-15 |
±4 |
|
ESA 500S6G9 |
6-9 |
500 |
61 |
20 |
-15 |
±3 |
|
ESA 5S6G18 |
6-18 |
5 |
40 |
20 |
-15 |
±3 |
|
ESA 10S6G18 |
6-18 |
10 |
43 |
20 |
-15 |
±3 |
|
ESA 20S6G18 |
6-18 |
20 |
49 |
20 |
-15 |
±3 |
|
ESA 50S6G18 |
6-18 |
50 |
54 |
20 |
-15 |
±3 |
|
ESA 100S6G18 |
6-18 |
100 |
55 |
20 |
-15 |
±3.5 |
|
ESA 200S6G18 |
6-18 |
200 |
56 |
20 |
-15 |
±3.5 |
|
ESA 250S6G18 |
6-18 |
250 |
58 |
20 |
-15 |
±3.5 |
|
ESA 300S6G18 |
6-18 |
300 |
60 |
20 |
-15 |
±3.5 |
|
ESA 500S6G18 |
6-18 |
500 |
63 |
20 |
-15 |
±4 |
|
ESA 30S8G12 |
8-12 |
30 |
50 |
20 |
-35 |
±3 |
|
ESA 50S8G12 |
8-12 |
50 |
51 |
20 |
-35 |
±3 |
|
ESA 100S8G18 |
8-18 |
100 |
54 |
20 |
-15 |
±3 |
|
ESA 50S9G11 |
9-11 |
50 |
51 |
20 |
-30 |
±2.5 |
|
ESA 2000S10z5G13z5 |
10.5-13.5 |
2000 |
67 |
20 |
-15 |
±3 |
