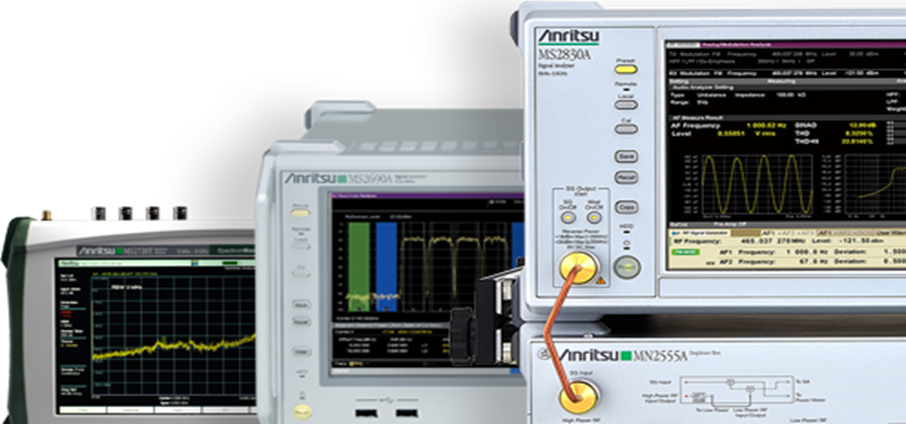

频谱分析仪

简介：

提供频率范围覆盖从 50 Hz 到 110 GHz，以及从手持到高端的多系列的频谱测试解决方案。可覆盖从研发，生产到工程及维护领域对频谱仪的不同需求。可内置多种分析测试功能，实现简单、快速且高精度的测试。

SELECT ORDER Select OrderModel Number	MODEL NUMBER	频率	RBW	显示平均噪声电平	TOI(三阶截点)
	MS2760A Spectrum Master^TM 超便携频谱分析仪	9 kHz — 32 GHz 9 kHz — 44 GHz 9 kHz — 50 GHz 9 kHz — 70 GHz 9 kHz — 90 GHz 9 kHz — 110 GHz	10 Hz – 3 MHz	-132 dBm/Hz (typ.) to 70 GHz	+35 dBm (18 GHz)
	MS2850A 频谱分析仪/信号分析仪	9 kHz — 32 GHz 9 kHz — 44.5 GHz	1 Hz — 10 MHz	-164 dBm/Hz (1 GHz、前置放大器打开)	+16 dBm (1 GHz)
	MS2840A 频谱分析仪/信号分析仪	9 kHz — 3.6 GHz 9 kHz — 6 GHz 9 kHz — 26.5 GHz^* 9 kHz — 44.5 GHz^* *: Mixers to 325 GHz	1 Hz — 31.25 MHz	-164 dBm (1 GHz、前置放大器打开)	+16 dBm (1 GHz)
	MS2830A Microwave 频谱分析仪/信号分析仪	9 kHz — 26.5 GHz^* 9 kHz — 43 GHz^* *: Mixers to 325 GHz	1 Hz — 31.25 MHz (with MS2830A-009) 1 Hz — 10 MHz	-161 dBm/Hz (1 GHz, preamp ON)	+15 dBm (1 GHz)
	MS2830A 频谱分析仪/信号分析仪	9 kHz — 3.6 GHz 9 kHz — 6 GHz 9 kHz — 13.5 GHz	1 Hz — 31.25 MHz	-162 dBm (1 GHz、前置放大器打开)	+15 dBm (1 GHz)
	MS2690A 信号分析仪	50 Hz — 6 GHz	1 Hz — 31.25 MHz	-166 dBm/Hz (1 GHz、前置放大器打开)	+22 dBm (1 GHz)
	MS2691A 信号分析仪	50 Hz — 13.5 GHz	1 Hz — 31.25 MHz	-166 dBm/Hz (1 GHz、前置放大器打开)	+22 dBm (1 GHz)
	MS2692A 信号分析仪	50 Hz — 26.5 GHz	1 Hz — 31.25 MHz	-166 dBm/Hz (1 GHz, preamp ON)	+22 dBm (1 GHz)
	MS2720T 频谱分析仪	9 kHz — 9 GHz 9 kHz — 13 GHz 9 kHz — 20 GHz 9 kHz — 32 GHz 9 kHz — 43 GHz	1 Hz — 10 MHz	-164 dBm/Hz (典型値) (1 GHz、前置放大器打开)	+20 dBm (典型値)
	MS2711E 手持式频谱分析仪	9 kHz — 3 GHz	100 Hz — 3 MHz	-162 dBm/Hz (典型値) (1 GHz、标准化为 1 Hz、前置放大器打开)	+25 dBm (典型値)
	MS2712E 手持式频谱分析仪	9 kHz — 4 GHz	1 Hz — 3 MHz	-162 dBm/Hz (典型値) (1 GHz、前置放大器打开)	+25 dBm (典型値)
	MS2713E 手持式频谱分析仪	9 kHz — 6 GHz	1 Hz — 3 MHz	-162 dBm/Hz (典型値) (1 GHz、前置放大器打开)	+25 dBm (典型値)
	S412E LMR Master™ 陆地移动无线电调制分析仪	VNA: 500 kHz — 1.6 GHz SPA: 9 kHz — 1.6 GHz	10 Hz — 3 MHz	-162 dBm/Hz (typ.) (1 GHz, preamp ON)	+25 dBm (typ.)

Spectrum Master^TM 超便携频谱分析仪

MS2760A

· 描述

1999 年 Anritsu 首次推出手持式频谱分析仪，而今我们自豪地向您介绍我们的第一代 MS2760A Spectrum Master – 超便携频谱分析仪。利用 Anritsu 获得专利认证的 shockline 非线性传输线 (NLTL) 技术，MS2760A 突破了与传统大尺寸仪器相关的成本、尺寸和性能障碍，从而能更有效地推进技术开发。它外形袖珍小巧，但性能却非常强大，具有行业领先的动态范围、扫描速度和振幅精度。它具有超便携的尺寸，这使其几乎可直接连接任何被测设备 (DUT)，无需再使用有损耗且昂贵的线缆或天线。MS2760A 是世界上首款可提供 9 kHz 到 110 GHz 连续频率覆盖范围的手持式毫米波频谱分析仪，非常适用于不断增加的毫米波应用程序，如 5G、802.11ad、汽车雷达、卫星通信等。MS2760A 是一款通过 USB 供电和控制的仪器，可借助 Windows 台式电脑、笔记本或平板电脑进行控制，无论在实验室、生产车间还是在现场使用，它都异常灵活。

功能：

适用于 5G、无线回程、802.11ad、卫星通信等应用程序的毫米波功能
超便携规格支持在被测设备上直接进行测量
测量：信道功率、相邻信道功率、占用的带宽
获得专利认证的 NLTL 技术可提供 > 100 dB 的动态范围
-127 dBm DANL（至 110 GHz）
多达 6 条轨迹、4 个轨迹检测器和 12 个标记
标准的三年保修

规格：

型号	MS2760A
频率范围	MS2760A-0032 9 kHz — 32 GHz MS2760A-0044 9 kHz — 44 GHz MS2760A-0050 9 kHz — 50 GHz MS2760A-0070 9 kHz — 70 GHz MS2760A-0090 9 kHz — 90 GHz MS2760A-0110 9 kHz — 110 GHz
动态范围	> 103 dB（110 GHz 时）
相噪	-110 dBc/Hz（10 kHz 偏差，频率为 1 GHz）
射频接头	MS2760A-0032 K(m) 接头 MS2760A-0044 MS2760A-0050 V(m) 接头 MS2760A-0070 MS2760A-0090 W(m) 接头 MS2760A-0110
振幅精度	±0.5 dB（典型值）
频率精度	精度: ± 0.2 ppm (25 °C ± 25°C) + 老化老化：±1.0 ppm/年

选项：

型号	描述
MS2760A-0032	9 kHz – 32 GHz 频谱分析仪
MS2760A-0044	9 kHz – 44 GHz 频谱分析仪
MS2760A-0050	9 kHz – 50 GHz 频谱分析仪
MS2760A-0070	9 kHz – 70 GHz 频谱分析仪
MS2760A-0090	9 kHz – 90 GHz 频谱分析仪
MS2760A-0110	9 kHz – 110 GHz 频谱分析仪

选项	描述
MS2760A-0032-0098	MS2760A-0032 标准校准（ANSI Z540-1-1994）
MS2760A-0032-0099	MS2760A-0032 高级校准（ANSI Z540-1-1994，增加测试数据）
MS2760A-0044-0098	MS2760A-0044 标准校准（ANSI Z540-1-1994）
MS2760A-0044-0099	MS2760A-0044 高级校准（ANSI Z540-1-1994，增加测试数据）
MS2760A-0050-0098	MS2760A-0050 标准校准（ANSI Z540-1-1994）
MS2760A-0050-0099	MS2760A-0050 高级校准（ANSI Z540-1-1994，增加测试数据）
MS2760A-0070-0098	MS2760A-0070 标准校准（ANSI Z540-1-1994）
MS2760A-0070-0099	MS2760A-0070 高级校准（ANSI Z540-1-1994，增加测试数据）
MS2760A-0090-0098	MS2760A-0090 标准校准（ANSI Z540-1-1994）
MS2760A-0090-0099	MS2760A-0090 高级校准（ANSI Z540-1-1994，增加测试数据）
MS2760A-0110-0098	MS2760A-0110 标准校准（ANSI Z540-1-1994）
MS2760A-0110-0099	MS2760A-0110 高级校准（ANSI Z540-1-1994，增加测试数据）
